Maestro de goniómetro de borde láser

Goniómetro es una herramienta de medición del ángulo de afilado de los cuchillos y las tijeras. Es la alternativa de precio de los equipos costosos inventados por CATRA.

Maestro de goniómetro láser La versión es más avanzada que las versiones Lite y Pro. La versión maestra tiene una fijación de cuchillas de imanes. Esto le permite estudiar la geometría del cuchillo en paz y tranquilidad. Dos imanes fuertes le permiten sostener el cuchillo dentro del goniómetro o el goniómetro en sí con el cuchillo.

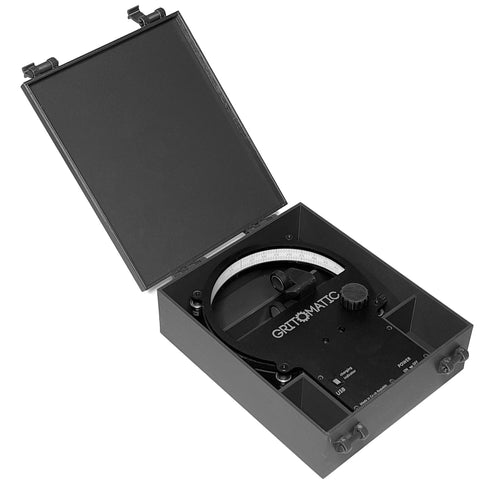

Láser goniómetro maestro más Incluye un maestro de goniómetro láser y un estuche de transporte.

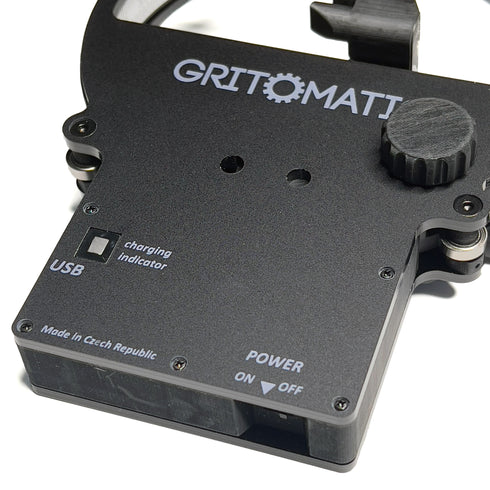

Nueva revisión. El láser funciona con una batería incorporada que se puede cargar a través de Micro USB.

Comparación de modelos

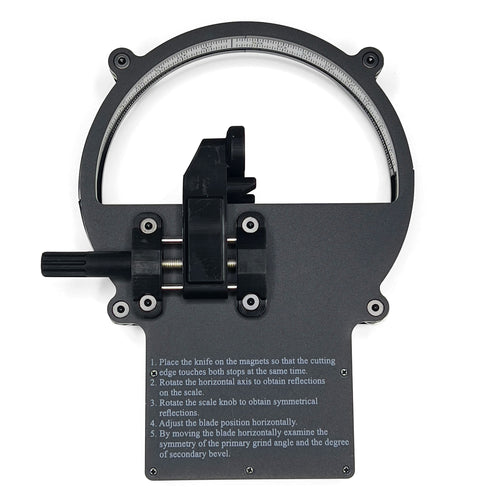

A diferencia de la versión Pro, Master tiene dos configuraciones: la primera es la posibilidad de mover el cuchillo horizontalmente por medio de un tornillo de ajuste, lo que permite un ajuste preciso al haz láser, independientemente del grosor y la geometría de la cuchilla. El segundo ajuste es alinear la escala del goniómetro exactamente al centro del borde de corte del cuchillo para obtener un patrón simétrico exacto. Puede ver las lecturas en reposo, ya que no es necesario "reajustar" la posición de la cuchilla repetidamente para obtener una imagen simétrica en la escala. El rango de desplazamiento horizontal de la cuchilla es de 10mm. El rango de giro de la escala es de 12 grados. Esto es más que suficiente para cualquier geometría de cuchilla y cualquier grosor razonable.

Se utilizan dos bujes de poliamida con un diámetro de 6mm para fijar la cuchilla verticalmente. Prevengan daños durante el afilado al tocar y nivelar y pueden reemplazarse fácilmente con piezas de poliamida 6x4 o tubos de poliuretano de 10mm si es necesario. El movimiento horizontal de la cuchilla se lleva a cabo en dos guías con un tornillo de carrera M6, los rodamientos MR106ZZ hacen que el movimiento de la cuchilla sea fácil y confiable. La escala del goniómetro se encuentra en un disco rotativo, en el medio del eje de rotación donde se encuentra la cuchilla. La rotación de la escala se realiza a mano, a través de los elementos dentados en tres lados de la carcasa del goniómetro. Para proteger la cuchilla de los rasguños, se recomienda colocar piezas de cinta adhesiva o cinta adhesiva en los imanes antes de medir. No use piezas demasiado grandes ya que el haz láser no debe obstruirse.

Se usó un módulo láser profesional con lente de vidrio para este protractor, que fue preestablecido y ajustado. Dos tornillos ISO7380 M4X10 fijan la unidad láser rotativa para ajustar el punto a "0". La operación es muy fácil y le dará resultados precisos y útiles en cualquier momento.

¡Atención! Hay Sin guía del usuario.
