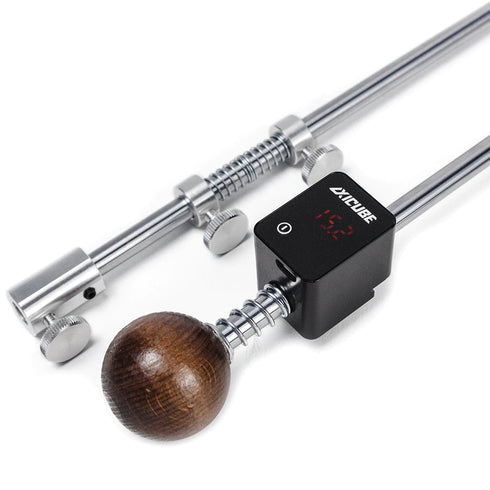

Varilla de guía con buscador de ángulo de Axicube-I para TSProf K03

Buscador de ángulo integrado de Axicube (Axicube-i) es un nuevo producto de TSPROF, diseñado para mejorar la precisión y estabilidad del ajuste del ángulo de afilado en el TSPROF K03 Sistema de afilado. El dispositivo está integrado en la varilla del soporte abrasivo, que aumenta significativamente la conveniencia de usar el soporte. Con Axicube-I No es necesario usar un buscador de ángulo mecánico estándar. La medición del ángulo es inmediata, lo que permite determinar el valor del ángulo en cualquier momento de trabajo y corregirlo fácilmente en caso de cambio de abrasivos, espesor irregular detrás del borde o geometría compleja de cuchillo. Se hace posible crear biselos secundarios simétricos casi perfectos. El buscador de ángulos le permite realizar un afilado preciso de los pasos o crear el mejor bisel micrográfico.

El Axicube integrado El buscador de ángulo mide el ángulo entre el eje del cuchillo y la superficie del bisel secundario durante el proceso de afilado. Los datos se miden en tres ejes, por lo que es posible determinar los ángulos en cualquier lugar del bisel secundario del cuchillo. El buscador de ángulos es sensible a todas las desviaciones, incluidas las que ocurren durante el afilado manual en el dispositivo. Sin embargo, la alta rigidez del TSPROF El afilador K03 permite usar el buscador de ángulo de la manera más efectiva posible. El soporte abrasivo de TSPROF El afilador está montado en una varilla de guía de acero rígido, que elimina la deflexión durante el afilado y garantiza lecturas angulares correctas durante todas las operaciones de afilado desde el pulido de desgaste hasta el pulido final. Un acelerómetro dentro del Axicube-I es responsable de la precisión de las mediciones. Es un dispositivo que mide la proyección de la aceleración aparente, es decir, la diferencia entre la aceleración verdadera y gravitacional de un objeto. El buscador de ángulo digital Axicube-I utiliza la medición indirecta de la proyección de la aceleración gravitacional. Para este propósito, el sensor mide el desplazamiento de la masa inercial en relación con el cuerpo y convierte el valor obtenido en señal eléctrica (método capacitivo). Este método es actualmente uno de los más confiables y se utiliza en sistemas con los requisitos de mayor precisión. El acelerómetro capacitivo consta de varias placas, algunas de las cuales son estacionarias, mientras que otras se mueven libremente dentro del cuerpo. Se forma un condensador entre las placas, cuyo valor capacitivo depende de la distancia entre las placas. Bajo la influencia de la fuerza de aceleración, la capacitancia del condensador cambia. Los sensores integrales, que son responsables del funcionamiento del dispositivo, se fabrican en un cristal de silicio utilizando la tecnología IMEM (sistema integrado de micro electro mecánico). La estructura del sensor es un sustrato de silicio en el que se encuentran el chip del sensor y el circuito de amplificación de la señal.

El inclinómetro digital de Axicube-I tiene varios modos de funcionamiento: modo básico, modo de configuración y modo de configuración especial. El indicador de ángulo de afilado y el botón de encendido/apagado se encuentran en el panel frontal. Justo debajo, protegido de la suspensión y el lodo abrasivo, hay un conector micro-USB para cargar. El indicador en el modo de operación básica muestra el valor del ángulo en grados y sus décimas. Axicube-I está alimentado por una batería incorporada de 180 mAh.

Axicube-I Tiene una conexión rígida con el soporte abrasivo durante la operación y se encuentra en el plano de la piedra abrasiva, lo que le permite establecer el ángulo con una precisión de 0.1 °. El buscador de ángulos tiene un cuerpo de aluminio anodizado, resistente a las vibraciones, caídas y fluctuaciones de temperatura (se puede operar a temperaturas de +5 a +40 ° с). Gracias a la pantalla brillante, los valores de ángulo son claramente legibles en cualquier condición de iluminación.

Cada AXicube-I se calibra en la fábrica con instrumentos de medición verificados. Antes de usar el buscador de ángulo en cada nueva superficie, es necesario establecer el ángulo de referencia inicial. Se usa una placa de calibración especial para este propósito. Si el dispositivo de afilado se mueve a otra superficie, será necesaria una nueva calibración con la placa. Si el dispositivo de afilado no cambia su ubicación, el ángulo de referencia inicial es memorizado por el buscador de ángulo y la placa de calibración no necesita usarse cuando el buscador de ángulo se enciende nuevamente.

Nota. Axicube-i está diseñado para TSPROF Solo K03. El producto no es compatible con la serie Kadet y Blitz. Axicube-I no trabajará con los afiladores de otros fabricantes.

Automático: 2 minutos

Cómo utilizar
