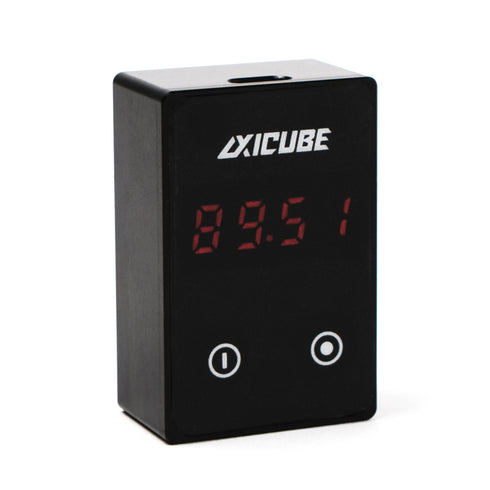

Axicube un buscador de ángulo de afilado

El buscador de ángulo de afilado de Axicube (Apocalipsis 2) está diseñado para una medición de alta precisión de ángulos entre aviones y la inclinación de una superficie desde los niveles horizontales y verticales. Tecnología de MEMS (Sistema Micro Electro Mecánico) con sensores electrónicos de inclinación ultra precisos en relación con el vector de gravedad.

Características

• Diseño de MEMS (Sistema Micro Electro Mecánico) con sensores electrónicos de inclinación ultra precisos en relación con el vector de gravedad
• Cáscara de aluminio compacta

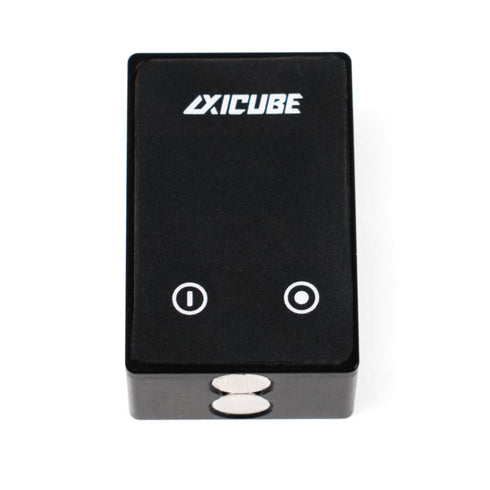

• Imanes de neodimio de clase N38 en los lados de fondo, lateral y trasero
• Batería integrada cobrable a través del conector micro-USB

Especificación

• Rango de medición de ángulo: 0 - 99.9 °
• Precisión de medición: 0.1 °
• Error de medición: 0.05 °
• Capacidad de la batería: 300 mAh
• Tiempo de carga: 3-5 horas

• Autom Apoyado: 5 minutos

• Dimensiones: 18.3 x 30.6 x 45.8mm.
• Peso: 60 gramos

• Peso con embalaje: 140 gramos

Equipo

• Axicube un buscador de ángulo electrónico
• Cable micro USB
• Manual de usuario

Cómo usar Axicube uno

Información general

1 Botón de encendido | 2 Botón de reinicio | 3 Visualización | 4 Divisor | 5 Micro-USB | A

Axicube se dormirá después de 5 minutos de inactividad. Prensa una vez para encenderlo. Para apagarlo, sostenga para 3 segundos.

Para verificar el nivel de carga de la batería y el modo actual, presione Cuando Axicube está encendido. 85: P2 - Nivel de carga 85%, modo P2.

Para el ciclo de operación de los modos, presione y al mismo tiempo.

No permita que el nivel de batería disminuya al 0% de nivel. El nivel de la batería por debajo del 10% es crítico: el Axicube debe cargarse inmediatamente. El tiempo de carga completo es de 3-5 horas.

Axicube uno modos

• P1 - Modo de inclinómetro para medir el ángulo de inclinación desde el nivel horizontal
• P2 - Modo universal (Modo kadet/blitz) dual de doble propósito: 1) para configurar el ángulo de afilado en los sistemas Kadet y Blitz, y 2) para Medir el ángulo de afilado en una amplia gama de sistemas de afilado
• P3 - Modo K03 para Medir el ángulo de afilado en sistemas de afilado con cuchillo nivelado horizontalmente
• P4 - Modo de indicador de ángulo para establecer un ángulo de afilado al comienzo de la sesión de afilado

P1 Modo de inclinómetro

00:00 El modo de inclinómetro está diseñado para medir el ángulo de inclinación en relación con el nivel horizontal.

🎛️Calibración

• Coloque Axicube en una superficie plana.
• presione y mantenga por 15 s. La pantalla comenzará a parpadear.
• Liberar . La pantalla se mostrará P1
• Coloque Axicube contra un punto estacionario, como un muro.
• Prensa . La pantalla se mostrará P2
• Gire Axicube 180 °. Prensa ⊙ Una vez más.

P2 Modo universal con kadet y blitz

0:00 El modo universal está diseñado para sistemas de afilado que no sean TSPROF K03. En la serie Kadet y Blitz, estableciendo el ángulo de afilado y Medir el ángulo de afilado se ejecutan de diferentes maneras.

🎚️Establecer el ángulo de afilado

• Haga que su sistema esté listo para una sesión de afilado. Coloque la barra de guía con una piedra de afilado hacia abajo en la parte superior del cuchillo sujetado.
• Coloque el lado de Axicube A en el soporte de piedra.
• Restablecer a cero. . #.## → 0:00
• Coloque el lado de Axicube A en el soporte del buscador de ángulo.
• Establezca un ángulo de afilado deseado.

📐Medir el ángulo de afilado

• Coloque el lado de Axicube A en el soporte de medidor de ángulo.
• Restablecer a cero. . #.## → 0:00
• Coloque el lado de Axicube A en el soporte abrasivo.
• Axicube medirá correctamente un ángulo de afilado en cualquier punto de la cuchilla.

P2 Modo universal con noTSPROF sistemas

0:00 El modo universal está diseñado para sistemas de afilado que no sean TSPROF K03.

🎚️Establecer el ángulo de afilado

• Haga que su sistema esté listo para una sesión de afilado. Coloque la barra de guía con una piedra de afilado hacia abajo en la parte superior del cuchillo sujetado.
• Coloque el Axicube en el nivel cero. Use el mismo lado de Axicube para nivelar y medir.
• Restablecer a cero. Prensa . #.## → 0:00
• Coloque el Axicube en el soporte de piedra.
• Establezca un ángulo de afilado deseado.

📐Medir el ángulo de afilado

• Coloque el Axicube en el nivel cero. Use el mismo lado de Axicube para nivelar y medir.
• Restablecer a cero. Prensa . #.## → 0:00
• Coloque el Axicube en el soporte de piedra.
• Axicube medirá correctamente un ángulo de afilado en cualquier punto de la cuchilla.

P3 Modo K03

0:00 El modo K03 está diseñado para la familia K03, pero funcionará con cualquier sistema de afilado con cuchillo nivelado horizontalmente. P3 El modo es exigente pero gratificante.

📐Medir el ángulo de afilado

• Coloque el Axicube en el nivel cero. Use el mismo lado de Axicube para nivelar y medir.
• Restablecer a cero. Prensa ⊙. #.## → 0:00
• Err9 ocurre en P3 Modo cuando intenta restablecer cero no en el nivel horizontal.
• Coloque el Axicube en el soporte de piedra.
• Axicube medirá correctamente un ángulo de afilado en cualquier punto de la cuchilla.

P4 Modo de indicador de ángulo

000:0 El modo de medidor de ángulo imita los cubos de ángulo tradicional. Diseñado para reparación doméstica, construcción y ajuste de equipos.

📐Encontrar el ángulo

• Coloque el lado de Axicube A en la primera superficie.
• Restablecer a cero. Prensa ⊙. ###.# → 000:0
• Coloque el lado de Axicube A en la segunda superficie.
• Axicube medirá correctamente un ángulo de afilado en cualquier punto de la cuchilla.
